vol.4【実践編2】実測による平面図の描き方(2)からの続き
4. 開口部･壁･器具や家具･文字などを記入していく

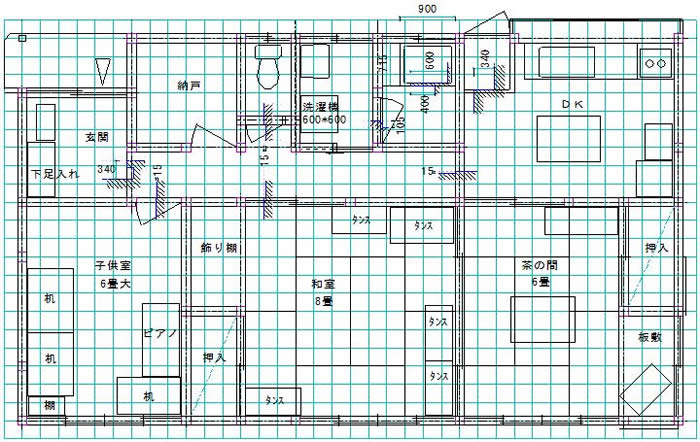

図3
４．どんどん描き進めていく
ここまでで基準線を描き終わっているので、建物の形状に誤りはないことが前提です。
目で見､寸法･サイズを確認しながらどんどん描き加えていきます｡
｢実測図｣なので､迷うことはありません。とにかく、ありのままの情報を記入します。
記入すべき内容（要素）
１．開口部
ほとんどは建具がはまっているはずです。
ドア、引き戸、引き違い戸、折り戸、引き違い窓など。
アコーディオンカーテンやカーテンの場合もあります。
平面図で表現しにくいジャロジー窓（細いガラスが羽根のように並んでいて、ハンドルを回して開閉する）などは、
文字で記入します。
２．壁
厳密には柱のまわりに仕上げの厚みがありますが、この厚みまで表現する必要はありません。
柱の断面線の延長線をそのまま壁の厚みとしましょう。
３．器具・家具
便器や洗面器・浴槽などの設備機器、流し台や洗濯機、ベッドやテーブルや机、タンスなど。
対象者の日常生活動作（ＡＤＬ）に影響がありそうなものはできるだけ記入しましょう。
特に影響が大きなものはサイズも記入しておけば、改修計画を立てる際に便利です。
４．部分断面図
段差を表すために記入します。
別紙として展開図や断面図を描くよりも楽ですし、計画を建てる際にも便利です。
５．文字・寸法などの情報
通常の建築設計図なら必ず寸法を記入しますが、この用途の図では必要ありません。
しかし、室名や必要に応じて開口部の寸法などの情報を記入します。
「だれが見てもわかる」図とするために、ルールにこだわらず、どんどん情報を記入しましょう。
